J41Fs 襯氟塑料截止閥
本閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
適用溫度：≤ 80 ℃、≤ 100 ℃、≤ 120 ℃、≤ 150 ℃ ( 按照襯里材料 )
材料： 閥體：鑄鐵、碳鋼、不銹鋼
端蓋：鑄鐵、碳鋼、不銹鋼
襯里：氟塑料
閥瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料
手柄：鑄鐵、碳鋼
壓力等級： 0.6 1.0 1.6
測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB2416
主要外形和連接尺寸
| 公稱通徑DN | L mm | D mm | D1 mm | n-φd mm | H1 mm | H2 mm | D0 mm | 質量 kg |
| 15 | 130 | 95 | 65 | 4-14 | 225 | 240 | 100 | 4 |
| 20 | 130 | 105 | 75 | 4-14 | 230 | 250 | 100 | 6 |
| 25 | 130 | 115 | 85 | 4-14 | 264 | 288 | 120 | 8 |
| 32 | 130 | 140 | 100 | 4-18 | 272 | 296 | 120 | 10.5 |
| 40 | 130 | 150 | 110 | 4-18 | 300 | 325 | 140 | 16.5 |
| 50 | 130 | 165 | 125 | 4-18 | 321 | 345 | 140 | 18 |
| 65 | 130 | 185 | 145 | 4-18 | 366 | 396 | 160 | 26 |
| 80 | 130 | 200 | 160 | 6/2-18 | 400 | 438 | 200 | 36.5 |
| 100 | 130 | 220 | 180 | 6/2-18 | 476 | 517 | 280 | 56 |
| 125 | 130 | 250 | 210 | 6/2-18 | 530 | 560 | 280 | 64 |
| 150 | 130 | 285 | 240 | 6/2-22 | 650 | 605 | 320 | 85 |
| 200 | 130 | 340 | 295 | 6/2-22 | 650 | 770 | 360 | 155 |
| 250 | 130 | 395 | 350 | 8/4-22 | 690 | 810 | 400 | 243 |
| 300 | 130 | 445 | 400 | 8/4-22 | 730 | 845 | 400 | 295 |
| 350 | 130 | 505 | 460 | 12/4-22 |

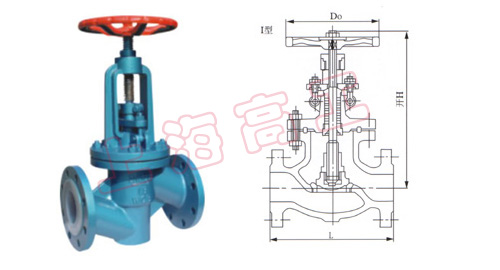

結構圖
溫馨提示：“J41Fs 襯氟塑料截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
