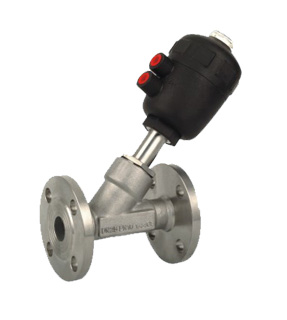

法蘭式氣動角座閥

法蘭式氣動角座閥

性能穩定,易安裝免維護,超長工作壽命;工作靈敏可靠,閥桿自動校正;防腐蝕,流量大,流阻小,性價比高 控制形式: 單作用 (常開/常閉)

接口尺寸: 3/8”~ 2-1/2” (DN10 ~ DN65), BSP或NPT 螺紋
執行器缸徑:40、50、63、90mm
閥體材質: 不銹鋼 CF8M (AISI 316) 或 CF8 (AISI 304)
執行器: 不銹鋼 CF8 (AISI 304)
閥芯密封: 聚四氟乙烯 PTFE
適用介質:水、酒精、油類、燃料、水蒸氣、中性氣體或液體、有機溶劑、弱酸或弱堿
溶液介質壓力:0-1.6MPa (16kg/cm2)
介質溫度: -10 - +200℃
介質最大粘度:600mm2/s
控制介質:中性氣體, 空氣
控制壓力:0.3-0.8MPa
環境溫度:0 - +80℃
可選附件: 接近開關,電磁閥,定位器

法蘭氣動角座閥廣泛應用:啤酒飲料、紡織印染和漂白、制藥及醫療設備、食品加工、橡膠機械、有機或無機化工、清洗消毒高溫滅菌、水/污水處理

法蘭氣動角座閥參數:

接口C.фD 內孔(mm) 執行機構尺寸(mm) A B C E F H A/F
G1/2
G3/4
G1
G1-1/4
G1-1/2
G2
G2-1/2
13
20
25
32
40
50
65
50
50
63
63
63
63
80
85
95
105
120
130
150
185
173
178
212
255
301
346
372
12
12
14
16
18
20
22
64
64
80
101
127
153
153
44
44
52
60
73
86
86
137
145
173
210
260
301
315
27
32
41
50
55
70
70

1.氣動角座閥按汽缸可分為
單作用和雙作用 單作用(氣動頭通常為一個孔);工作原理;根據彈簧復位達到開啟和關閉的作用,分為常開型與常閉型。
雙作用(氣動頭通常為兩個孔);工作原理:給氣控制其開關。
壓力范圍:0-1.6Mpa
介質溫度:-10 ℃ ~+180 ℃
環境溫度:-10 ℃ ~+60 ℃
閥體材料:不銹鋼
密封材料:聚四氟乙烯
執行機構外殼:聚酰按、不銹鋼
氣動角座閥在生活中的應用:
控制氣體:中性氣體,空氣
控制液體:自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。

2.應用范圍
①,啤酒飲料等灌裝設備/beer & drinks filling machinery;
②,印刷紡織/textile printing&dying;
③,氣體工業/gas industry;
④,制藥及醫療設備/pharmacy & medical equipment;
⑤,化工行業/chemical industry;
⑥,高溫滅菌/disinfection;
⑦,發泡機械/frothing equipment;
⑧,水污染處理/water sewage disposal。

3.角閥工作原理
在非工作狀態下,由于彈簧的作用,閥門常開或常閉。當執行器活塞被壓縮氣體作用時,閥門打開或關閉,雙作用形式靠壓縮氣體來控制閥門開關
⒉安裝環境:
①,控制形式:直動式;
②,管道壓力:MAX 1.6MPA(232psi);
③,控制壓力:0.3-0.8MPA(43.5-116psi);
④,結構:角式
⑤,接口:DN10-DN100;
⑥,介質粘度:600MM2/S;
⑦,介質溫度:-10度-+180度(PTFE);
⑧,環境溫度:-10度-+60度;
⑨,安裝位置:任意位置(360度任選位置安裝)。

4.安裝與拆卸
①,連接閥門至管道,確保閥體所附箭頭與流體方向一致(閥體外側箭頭代表流體流動方向,安裝請遵循);
②,焊接式安裝:焊接時請拆離執行器;
③,螺紋、法蘭、快裝式安裝:可正常安裝;
④,拆卸:拆卸前確保對閥門的氣壓已解除;輕卸;拆卸后保護好螺紋和密封材料;
⑤,閥體與管道連接緊固需要足夠的扭矩力,個尺寸扭矩力值如下:DN15為40Nm,DN20為50Nm,DN25為70Nm,DN32為150Nm,DN40為150Nm,DN50為170Nm,DN80為240Nm,DN100為300Nm。
⑥,安裝時,請確保管道內和接口處無殘留物。
⑦,安裝后,檢測與連接處已密封完好,無泄漏,方可使用。

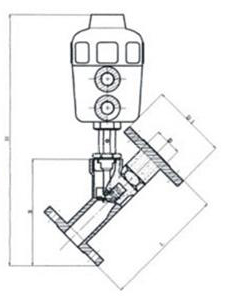

產品外形尺寸圖

結構圖

溫馨提示:“法蘭式氣動角座閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
