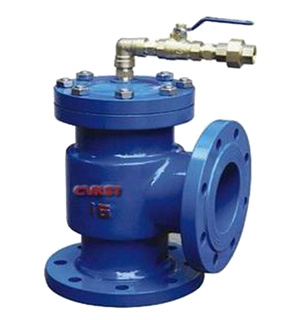

H142X液壓水位控制閥
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設直時，浮球閥打開，活塞上腔室壓力降低。活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
主要連接尺寸
| 公稱通徑 （mm） | 尺 寸（mm） | |
| L | H | |
| 40 | 107 | 235 |
| 50 | 115 | 243 |
| 65 | 125 | 258 |
| 80 | 135 | 280 |
| 100 | 146 | 307 |
| 125 | 165 | 358 |
| 150 | 180 | 400 |
| 200 | 215 | 490 |
| 250 | 255 | 576 |
| 300 | 285 | 663 |
| 350 | 325 | 750 |
產品外形尺寸圖
結構圖
溫馨提示：“H142X液壓水位控制閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
